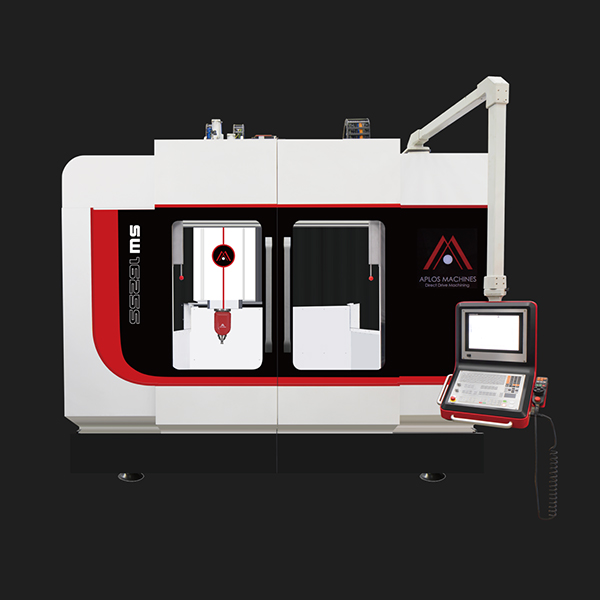

超高速全直驅橋式龍門五軸加工中心 SW2530

SW系列是阿帕斯數控中一款高精度、高配置的橋式(天車)式五軸龍門加工中心,包括SW1613、SW1625、SW2530三款型號，可擴展至大行程SW6030..., 配備阿帕斯數控自有知識產權的雙力矩電機AC擺頭。適用于大型復雜曲面零件、模具和其他精密結構件的高精度,高效率的銑削加工。

*超高速切削通常指切削速度超過傳統切削速度5~10倍的切削加工。參考文獻：來自于1992 年國際生產工程研究會( CIRP) 年會主題報告。

021-58075101

詳細參數

加工實例

　　高速度：快移速度60/min;最大加速度≥1g

　　高剛性：橋式(天車)龍門結構 +滾柱線軌

　　無磨損：直線電機驅動無磨損,粗精加工一站完成

　　高精度：定位精度<4+1μm/m,VDI3441標準(Y軸);重復定位精度<3.5+0.5um/m,VDI3441標準(Y軸)

　　高效率：海德漢TNC640+瑞士飛速主軸+自制直驅雙擺頭

行程
X/Y/Z	mm	3000/2500/1000
主軸鼻端至工作臺面(主軸垂直) 主軸鼻端至工作臺面(軸水平)	mm mm	300 – 1600 600 – 1600
工作臺
工作臺尺寸最大承重	mm kg	2700x3000 25000

進給速度
G0進給速度（X / Y / Z）切削進給速度（X / Y / Z）	m / min m / min	60 / 60 /60 30/30/30
G0快移速度（A/C）	rpm	50 /50
主軸
主軸傳動方式		電主軸
主軸轉速	rpm	24000
主軸內錐		HSK-A63
主軸電機功率(S1/S6 – 40%)	kW	29/38
主軸電機扭矩(S1/S6 – 40%)	Nm	69 /90
A/C擺頭		AMH20
A/C最高轉速 A/C軸行程	rpm deg	100 / 100 ±105/±360
A/C額定扭矩	Nm	700/750
A/C最大扭矩	Nm	1400/1500
A/C抱閘扭矩	Nm	3600/4000
刀庫
刀庫類型		平置式刀庫
最大刀具數	T	24/32/48/64
選刀方式		固定刀位
刀具最大直徑(相鄰有刀 / 無刀)	mm	75 /120
刀具最大長度	mm	300
刀具最大重量	kg	8
電源/氣源
電源		380V 50Hz80kVA
氣源		0.6MPa 700L/min
設備重量尺寸
尺寸(寬×深×高)	mm	6500 x6300 x 5500
重量	kg	60000
數控系統		海德漢TNC640
