瀏覽器自帶分享功能也很好用哦~*超高速切削通常指切削速度超過傳統切削速度5~10倍的切削加工。參考文獻：來自于1992 年國際生產工程研究會( CIRP) 年會主題報告。
龍門雙驅結構：Y向采用四軌龍門雙驅結構，使得直線電機驅動的橫梁負載既具備高速高精的定位特性，也保證了切削時的高剛性，使得重切削、高精密切削在同一臺機上輕松實現，為五軸產品的粗加工提供了極高的效率;Y軸龍門雙驅軸的誤差可控制在5μm以內。
Z 軸結構：高剛性滑座滑枕組合，使得Z軸在全行程范圍都有良好的剛性，使得機器有更大的Z向行程。SW1625S采用四軌方滑枕結構，進一步提高了800mm的Z軸行程所需的滑枕剛性。
行程 | ||
X/Y/Z | mm | 2500/1600/800 |
主軸鼻端至工作臺面(主軸垂直) 主軸鼻端至工作臺面(軸水平) | mm mm | 600 – 1400 890 – 1690 |
工作臺 | ||
工作臺尺寸 最大承重 | mm kg | 1600x2700 15000 |
進給速度 | ||
G0進給速度（X / Y / Z） 切削進給速度（X / Y / Z） | m / min m / min | 60 / 60 /60 30/30/30 |
G0快移速度（A/C） | rpm | 30 /30 |
主軸 | ||
主軸傳動方式 | 電主軸 | |
主軸轉速 | rpm | 24000 |
主軸內錐 | HSK-A63 | |
主軸電機功率(S1/S6 – 40%) | kW | 42/54 |
主軸電機扭矩(S1/S6 – 40%) | Nm | 45.8 /58.9 |
A/C擺頭 | AMH10 | |
A/C最高轉速 A/C軸行程 | rpm deg | 60 / 60
|
A/C額定扭矩 | Nm | 350 /360 |
A/C最大扭矩 | Nm | 1040/700 |
A/C抱閘扭矩 | Nm | 1980/2000 |
刀庫 | ||
刀庫類型 | 平置式刀庫 | |
最大刀具數 | T | 24/32/48 |
選刀方式 | 固定刀位 | |
刀具最大直徑(相鄰有刀 / 無刀) | mm | 75 /150 |
刀具最大長度 | mm | 300 |
刀具最大重量 | kg | 8 |
電源/氣源 | ||
電源 | 380V 50Hz80kVA | |
氣源 | 0.6MPa 700L/min | |
設備重量尺寸 | ||
尺寸(寬×深×高) | mm | 3800 x7150 x 5350 |
重量 | kg | 45000 |
數控系統 | 海德漢TNC640 |

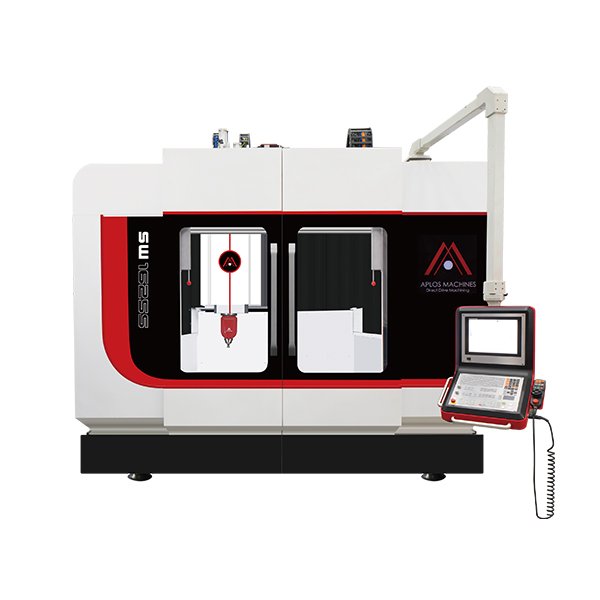

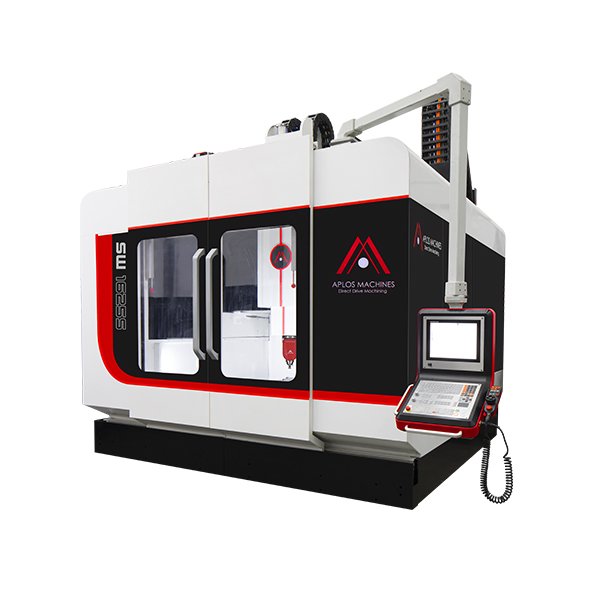

超高速全直驅橋式龍門五軸加工中心 SW1625S
