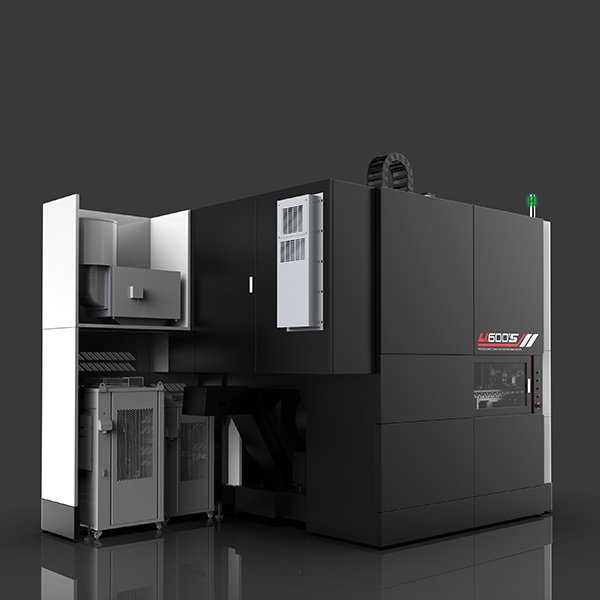

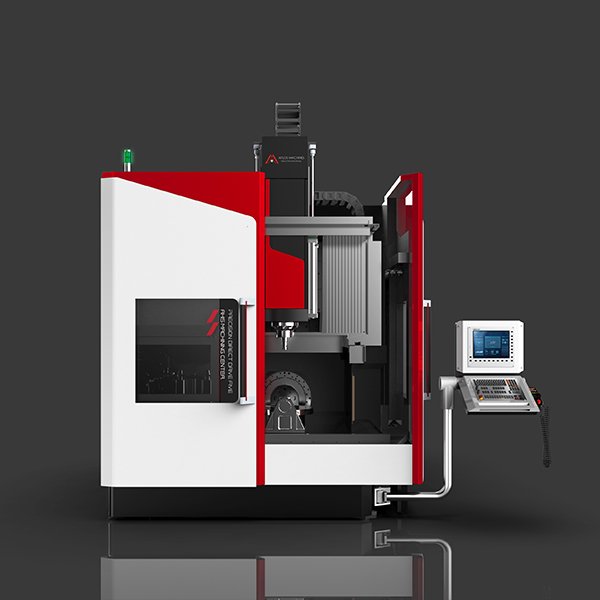

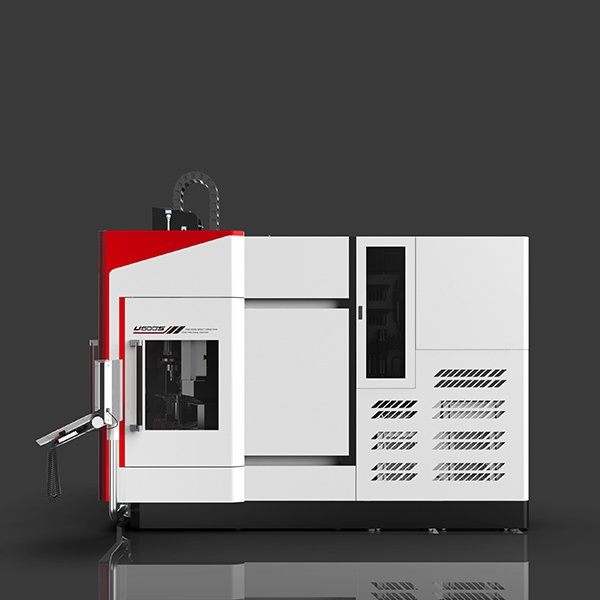

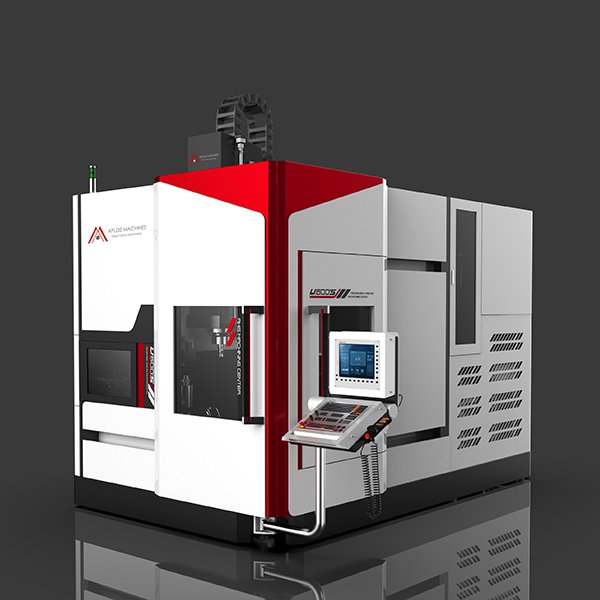

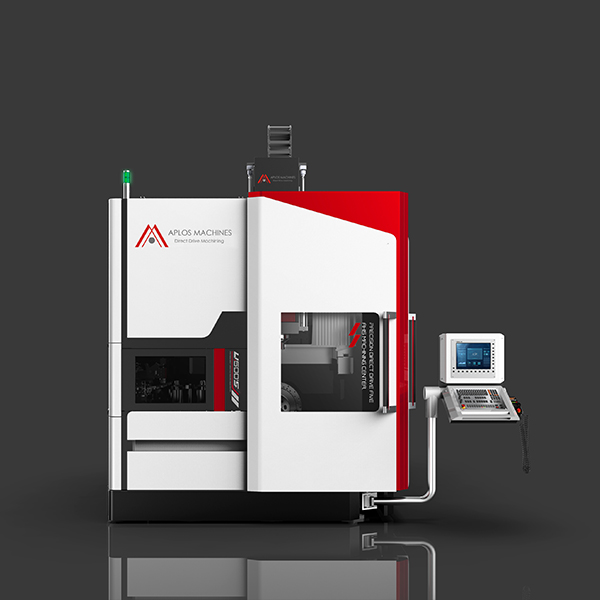

超高速全直驅搖籃五軸加工中心 U600S

阿帕斯一代的U600S機型,采用更大行程,最大限度的增加機床通用，可為您提供優異的性能,可實現重切削、高速精切削、微米進給切削全功能;適用于民用航空航天、船舶制造、精密模具、精密零件等領域。

*超高速切削通常指切削速度超過傳統切削速度5~10倍的切削加工。參考文獻：來自于1992 年國際生產工程研究會( CIRP) 年會主題報告。

021-58075101

詳細參數

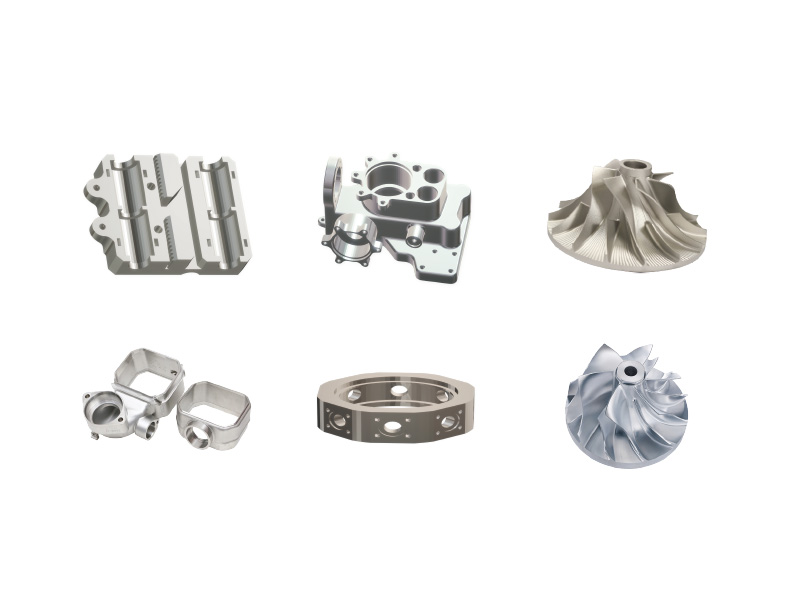

加工實例

　　高速度：快移速度60-90m/min;最大加速度>1g

　　高剛性：龍門結構

　　無磨損：直線電機驅動無磨損,粗精加工一站完成。

　　高精度：高精度定位<5μm,重復定位<4 μm，VDI3441標準(Y軸)

　　高效率：綜合切削效率超越傳統驅動方式的同型五軸機床100%

行程
X/Y/Z	mm	700/600/500
主軸鼻端至工作臺面	mm	150 – 650
直驅轉臺
A軸行程 C軸行程 C軸臺面直徑	Deg deg mm
最大承重	kg	300
進給速度
G0進給速度（X / Y / Z） G0快移速度(A/C)	m / min rpm	60 / 60 /60 60/100
加速度（X/Y/Z）	m / s²	10 / 10 / 10
主軸
主軸傳動方式		電主軸
主軸最高轉速	rpm	24000
主軸內錐		HSK-A63
主軸電機功率(S1/S6 – 40%)	kW	25/33
主軸電機扭矩(S1/S6 – 40%)	Nm	68 /89.5
刀庫
刀庫類型		平置式刀庫
最大刀具數	T	32/40
選刀方式		固定刀位
刀具最大直徑(相鄰有刀 / 無刀)	mm	80 /150
刀具最大長度	mm	300
刀具最大重量	kg	8
電源/氣源
電源		380V 50Hz 45kVA
氣源		0.6MPa 700L/min
設備重量尺寸
尺寸(寬×深×高)	mm	2800 x3500 x 3800
重量	kg	18000
數控系統		海德漢TNC640
