瀏覽器自帶分享功能也很好用哦~*超高速切削通常指切削速度超過傳統切削速度5~10倍的切削加工。參考文獻：來自于1992 年國際生產工程研究會( CIRP) 年會主題報告。
高速度
60mmin
高剛性
雙墻支承結構+滾柱線軌
無磨損
直線電機驅動無磨損,粗精加工一站完成
高精度
定位精度<4+lum/m,VDI3441標準(Y軸);重復定位精度<3+0.5um/m,VDI3441標準(Y軸)
高效率
BBT40機械直聯主軸,扭矩可達95.5/140Nm,良好的CPK值
行程 | ||
X/Y/Z | mm | 8500/600/500 |
主軸鼻端至工作臺面 | mm | 100 – 600 |
工作臺 | ||
工作臺尺寸 | mm | 9000 x 600 |
最大承重 | kg | 4000 |
進給速度 | ||
G0進給速度（X / Y / Z） | m / min | 60 / 60 / 30 |
切削最大速度（X/Y/Z） | m / min | 30 / 30 / 15 |
主軸 | ||
主軸傳動方式 | 機械主軸 | |
主軸最高轉速 | rpm | 12000 |
主軸內錐 | BBT40 | |
主軸電機功率(S1/S6 – 40%) | kW | 15/22 |
主軸電機扭矩(S1/S6 – 40%) | Nm | 95.5 /140 |
刀庫 | ||
刀庫類型 | 平置式刀庫 | |
最大刀具數 | T | 24 |
選刀方式 | 固定刀位 | |
刀具最大直徑(相鄰有刀 / 無刀) | mm | 75 /120 |
刀具最大長度 | mm | 300 |
刀具最大重量 | kg | 8 |
電源/氣源 | ||
電源 | 380V 50Hz 30kVA | |
氣源 | 0.6MPa 500L/min | |
設備重量尺寸 | ||
尺寸(寬×深×高) | mm | 13600 x3150 x 3650 |
重量 | kg | 35000 |
數控系統 | 發格8060M |

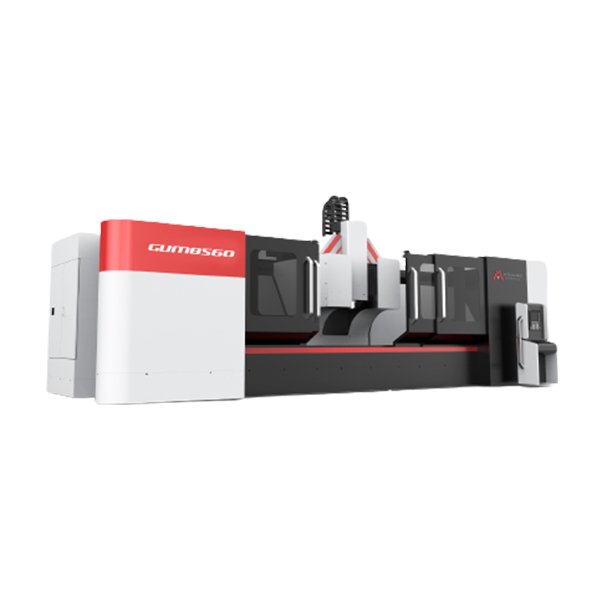

超高速(全)直驅動柱加工中心 GVM8560
*超高速切削通常指切削速度超過傳統切削速度5~10倍的切削加工。參考文獻：來自于1992 年國際生產工程研究會( CIRP) 年會主題報告。
高速度
60mmin
高剛性
雙墻支承結構+滾柱線軌
無磨損
直線電機驅動無磨損,粗精加工一站完成
高精度
定位精度<4+lum/m,VDI3441標準(Y軸);重復定位精度<3+0.5um/m,VDI3441標準(Y軸)
高效率
BBT40機械直聯主軸,扭矩可達95.5/140Nm,良好的CPK值
行程 | ||
X/Y/Z | mm | 8500/600/500 |
主軸鼻端至工作臺面 | mm | 100 – 600 |
工作臺 | ||
工作臺尺寸 | mm | 9000 x 600 |
最大承重 | kg | 4000 |
進給速度 | ||
G0進給速度（X / Y / Z） | m / min | 60 / 60 / 30 |
切削最大速度（X/Y/Z） | m / min | 30 / 30 / 15 |
主軸 | ||
主軸傳動方式 | 機械主軸 | |
主軸最高轉速 | rpm | 12000 |
主軸內錐 | BBT40 | |
主軸電機功率(S1/S6 – 40%) | kW | 15/22 |
主軸電機扭矩(S1/S6 – 40%) | Nm | 95.5 /140 |
刀庫 | ||
刀庫類型 | 平置式刀庫 | |
最大刀具數 | T | 24 |
選刀方式 | 固定刀位 | |
刀具最大直徑(相鄰有刀 / 無刀) | mm | 75 /120 |
刀具最大長度 | mm | 300 |
刀具最大重量 | kg | 8 |
電源/氣源 | ||
電源 | 380V 50Hz 30kVA | |
氣源 | 0.6MPa 500L/min | |
設備重量尺寸 | ||
尺寸(寬×深×高) | mm | 13600 x3150 x 3650 |
重量 | kg | 35000 |
數控系統 | 發格8060M |
