瀏覽器自帶分享功能也很好用哦~*超高速切削通常指切削速度超過傳統切削速度5~10倍的切削加工。參考文獻：來自于1992 年國際生產工程研究會( CIRP) 年會主題報告。
天車( 橋式 )龍門結構：GV 系列天車 (橋式)龍門采用 U 型橋式布局，具備極高的橫向縱向剛性，有效滿足直驅橫梁高速移動所需的床身結構剛性要求，也使其無論是在重切加工，還是精密切削的場景下，都可以保證切削所需的床身結構剛性。
龍門雙驅結構：Y向采用四軌龍門雙驅結構，使得直線電機驅動的橫梁負載既具備高速高精的定位特性，也保證了切削時的高剛性，使得重切削、高精密切削在同一臺機上輕松實現，為五軸產品的粗加工提供了極高的效率Y軸龍門雙驅軸的誤差可控制在 5um以內，真正實現了雙驅同步，使得天車龍門加工速度可媲美定梁龍門機器
XY 直驅結構：XY 軸采用直線電機驅動，快移速度可達 60~90 m/min，超強的伺服剛性保證了重切削、精密切削所需要的動態跟隨精度，使得重切削能力超越傳統伺服軸，切削精度更加接近于機床軸的靜態定位精度
Z 軸結構：高剛性滑座滑枕組合，使得 Z 軸在全行程范圍都有良好的剛性，使得機器有更大的 Z 向行程
行程 | ||
X/Y/Z | mm | 2500 / 1600 / 800 |
主軸鼻端至工作臺面 | mm | 400 –1200 |
工作臺 | ||
工作臺尺寸 | mm | 1600 x 2700 |
最大承重 | kg | 15000 |
進給速度 | ||
G0進給速度（X / Y / Z） | m / min | 60 / 60 / 30 |
切削最大速度（X/Y/Z） | m / min | 30 / 30 / 15 |
加速度（X / Y / Z） | m / s2 | 9/9/6 |
主軸 | ||
主軸傳動方式 | 電主軸 | |
主軸最高轉速 | rpm | 24000 |
主軸內錐 | HSK-A63 | |
主軸電機功率(S1/S6 – 40%) | kW | 29/38 |
主軸電機扭矩(S1/S6 – 40%) | Nm | 69 / 90 |
刀庫 | ||
刀庫類型 | 平置式刀庫 | |
最大刀具數 | T | 24/32/48 |
選刀方式 | 固定刀位 | |
刀具最大直徑(相鄰有刀 / 無刀) | mm | 75 / 120 |
刀具最大長度 | mm | 300 |
刀具最大重量 | kg | 8 |
電源/氣源 | ||
電源 | 380V 50Hz 60kVA | |
氣源 | 0.6MPa 500L/min | |
設備重量尺寸 | ||
尺寸(寬×深×高) | mm | 3800 x 7150 x 5350 |
重量 | kg | 35000 |
數控系統 | 海德漢TNC620 |

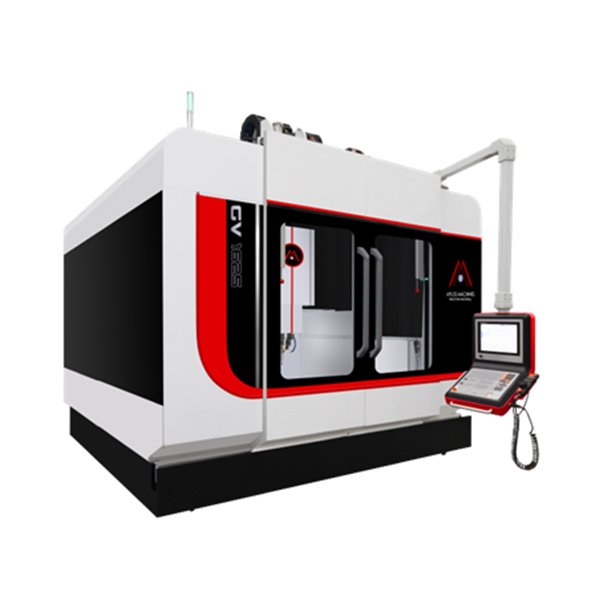

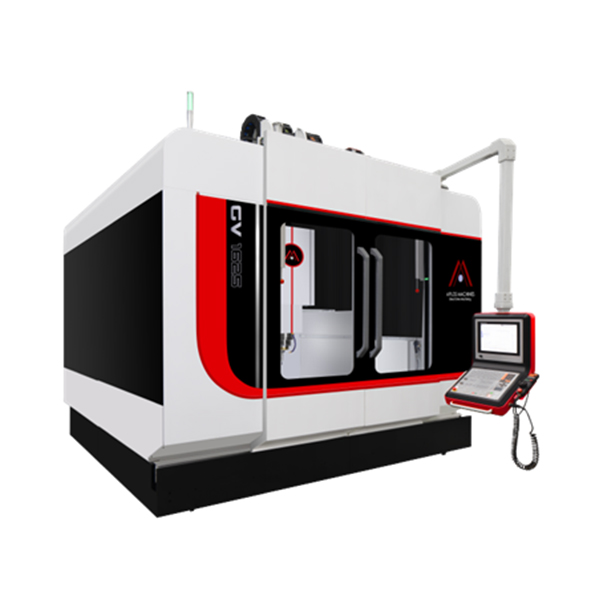

超高速(全)直驅橋式龍門加工中心 GV1625
*超高速切削通常指切削速度超過傳統切削速度5~10倍的切削加工。參考文獻：來自于1992 年國際生產工程研究會( CIRP) 年會主題報告。
天車( 橋式 )龍門結構：GV 系列天車 (橋式)龍門采用 U 型橋式布局，具備極高的橫向縱向剛性，有效滿足直驅橫梁高速移動所需的床身結構剛性要求，也使其無論是在重切加工，還是精密切削的場景下，都可以保證切削所需的床身結構剛性。
龍門雙驅結構：Y向采用四軌龍門雙驅結構，使得直線電機驅動的橫梁負載既具備高速高精的定位特性，也保證了切削時的高剛性，使得重切削、高精密切削在同一臺機上輕松實現，為五軸產品的粗加工提供了極高的效率Y軸龍門雙驅軸的誤差可控制在 5um以內，真正實現了雙驅同步，使得天車龍門加工速度可媲美定梁龍門機器
XY 直驅結構：XY 軸采用直線電機驅動，快移速度可達 60~90 m/min，超強的伺服剛性保證了重切削、精密切削所需要的動態跟隨精度，使得重切削能力超越傳統伺服軸，切削精度更加接近于機床軸的靜態定位精度
Z 軸結構：高剛性滑座滑枕組合，使得 Z 軸在全行程范圍都有良好的剛性，使得機器有更大的 Z 向行程
行程 | ||
X/Y/Z | mm | 2500 / 1600 / 800 |
主軸鼻端至工作臺面 | mm | 400 –1200 |
工作臺 | ||
工作臺尺寸 | mm | 1600 x 2700 |
最大承重 | kg | 15000 |
進給速度 | ||
G0進給速度（X / Y / Z） | m / min | 60 / 60 / 30 |
切削最大速度（X/Y/Z） | m / min | 30 / 30 / 15 |
加速度（X / Y / Z） | m / s2 | 9/9/6 |
主軸 | ||
主軸傳動方式 | 電主軸 | |
主軸最高轉速 | rpm | 24000 |
主軸內錐 | HSK-A63 | |
主軸電機功率(S1/S6 – 40%) | kW | 29/38 |
主軸電機扭矩(S1/S6 – 40%) | Nm | 69 / 90 |
刀庫 | ||
刀庫類型 | 平置式刀庫 | |
最大刀具數 | T | 24/32/48 |
選刀方式 | 固定刀位 | |
刀具最大直徑(相鄰有刀 / 無刀) | mm | 75 / 120 |
刀具最大長度 | mm | 300 |
刀具最大重量 | kg | 8 |
電源/氣源 | ||
電源 | 380V 50Hz 60kVA | |
氣源 | 0.6MPa 500L/min | |
設備重量尺寸 | ||
尺寸(寬×深×高) | mm | 3800 x 7150 x 5350 |
重量 | kg | 35000 |
數控系統 | 海德漢TNC620 |
